Прокладки из терморасширенного графита и металла

Изделия представляют собой стальные прокладки овального или восьмиугольного сечения, которые применяют в качестве уплотнителя для фланца, фланцевых соединений в вертикальных и горизонтальных технологических линиях. Сохраняют герметичность сети при работе с высоким давлением и его резкими перепадами. Применяют в случаях, когда детали других типов не подходят по своим прочностным или техническим характеристикам.

Мы изготавливаем продукцию с учетом следующих стандартов:
ГОСТ Р 53 561−2009;
ГОСТ 28 919–91, 28 759.8−90;
ОСТ 26.260.461−99;
ASME B16.20.
В качестве сырья используют низколегированную, углеродистую сталь. При использовании в сложных условиях выбирают жаропрочные, коррозионно-стойкие или электротехнические марки.

Применение:
Кольца используют при соединении трубных участков, патрубков, подключении резервуаров, арматуры, аппаратов, технологического оборудования и машинных частей. Применяют в химической, нефте- и газодобывающей отраслях, в коммунальном и производственном секторе.

Эксплуатационные характеристики:
рабочее давление — до 16 и 140 МПа в зависимости от типа;
температурный режим — от -70 до 600 °C;
показатель шероховатости поверхности — до 1,6 мкм.

Общая характеристика:
Прокладка, завальцованная в металлическую оболочку, состоит из металлического покрытия и мягкого уплотняющего наполнителя.
Уплотняющий наполнитель обеспечивает высокий уровень восстанавливаемости, в то время как металлическая оболочка гарантирует качественное уплотнение и защищает от воздействия высокого уровня давления, непостоянного уровня температуры и коррозии
Доступность разнообразных материалов для обеспечения превосходного уплотнения соединений при специфических условиях использования.

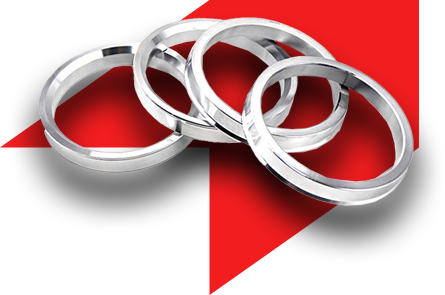

Соединения кольцевого типа (RTJ)
Общая характеристика:
Соединение кольцевого типа- это металлические уплотняющие кольца, используемые применения (до 10 000С)
Соединения кольцевого типа поставляются в двух основыных исполнителях овальной формы (М8) и восьмиугольной (М9)
Соединения кольцевого типа, всегда ипользуемые со специальными фланцами, с верным выбором материала и профиля обеспечивают надежное уплотнение

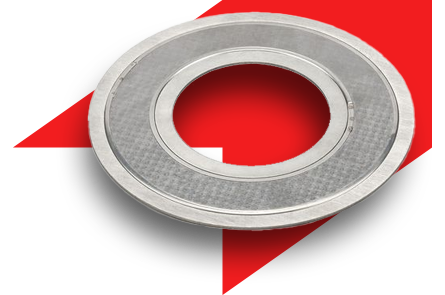

Прокладки на зубчатом стальном основании
Превосходно подходят для надежной герметизации сред при экстремальных условиях эксплуатации (высоких температурах и давлении). В этих уплотнениях сведены воедино специфические свойства уплотнений из мягких материалов (хорошая приспосабливаемость к поверхностям фланцев) и металлических уплотнений (хорошая стойкость и устойчивость к продавливанию).
Зубчатая основа, толщина и материал уплотнителя подобраны друг к другу таким образом, что материал уплотнителя, с одной стороны, уплотняется под давлением и препятствует диффузии среды, а зубцы основания, с другой стороны, даже при максимальном сдавливании остаются надежно покрытыми мягким материалом, что исключает контакт металлической основы с фланцем. В сдавленном состоянии гарантируется перекрытие зубцов ≈ 0,2 мм, что обеспечивает надежную компенсацию глубины шероховатости фланца в 160 мкм при очень малом сечении диффузии.
Небольшое сечение диффузии и высокая плотность материала покрытия в сдавленном состоянии гарантируют низкий коэффициент протечек.
Благодаря грамотному выбору материалов и конструктивным вариантам исполнения данное уплотнение можно приспособить для различных сред и условий эксплуатации. Может комплектоваться центрирующим кольцом и защитной оболочкой.

Прокладки ПАГФ изготавливаются из графитового листа ГРАФЛЕКС, армированного перфорированной фольгой из нержавеющей стали толщиной от 1 до 5 мм. Для исключения контакта материала детали с агрессивной средой, они оснащаются с торцов защитными кольцами — обтюраторами.

ГОСТ 12 815–80 и 12 822−80; ГОСТ 28 759.2−90 и 28 759.3−90; ГОСТ 22 512–77; ОСТ 24.125.24−89; ОСТ 24.125.26−89; ОСТ 24.125.54−89; ОСТ 24.125.56−89.
ANSI (API601) диаметром до 150″; ASME (ANSI) В.16.5; ASME (ANSI) В.16.47, (ANSI) ADI; DIN.

Прокладки ПАГФ применяются для уплотнения трубопроводов, эксплуатируемых в условиях большого перепада температур и при высоких температурах. Параметры рабочей среды трубопроводных систем в которых используются данные изделия: температура от -200°С до +600°С, давление до 40 МПа.

Создаем уникальные детали любой сложности по вашим чертежам и техническим заданиям.

Особенности:

• Индивидуальный подход к каждой детали
• Высокая точность изготовления
• Работа с различными материалами
• Возможность создания сложных конструкций

Преимущества:

• Полное соответствие требованиям заказчика
• Использование современного оборудования с ЧПУ
• Широкий диапазон размеров
• Точное соблюдение всех параметров чертежа

Применение:

• Машиностроение
• Приборостроение
• Авиационная промышленность
• Строительство
• Энергетика

Гарантируем высокое качество и точность исполнения для любых промышленных задач.

Предназначены для уплотнения фланцев арматуры, трубопроводов, насосов и аппаратов, их соединительных частей в соответствии с типом прокладки, ее материальным исполнением, конструкцией узла уплотнения и условиями эксплуатации.
Изготовление по ТУ 2577−004−56 508 584−03.
МГ140 -1/МГ140 — 2
Армированные перфорированной металлической фольгой (одним или двумя слоями)
Армирующий слой: 08Х18Н10, 06Х17Н14М2, углеродистая сталь
Изготавливаются прокладки любых конфигураций (кольцевые, с отверстиями, с перегородками для т/о, овальные и другие)
Мах диаметр 2000 мм.
МГ140 — 3
Армированные перфорированной металлической фольгой с металлическими обтюраторами (наружным и/или внутренним)
Армирующий слой: 08Х18Н10, 06Х17Н14М2, углеродистая сталь.
Обтюраторы: Нерж. Сталь
Наличие обтюраторов повышает предельно допустимую температуру и давление; для прокладок большого диаметра — увеличивается прочность при обращении.
Мах диаметр 2000 мм.
МГ140 — 4
Армированные металлической основой с концентрическими гофрами
Армирующий слой: 08Х18Н10, 06Х17Н14М2, углеродистая сталь.
Изготавливаются только в виде колец. Рекомендуется для прокладок среднего и большого диаметров.
Мах диаметр 2000 мм
МГ140 — 5
На металлической зубчатой основе
Армирующий слой: 08Х18Н10, 06Х17Н14М2, углеродистая сталь.
Рекомендуется для прокладок большого диаметра ввиду большей прочности и удобства в обращении.
Мах диаметр 2000 мм.
МГ140 — 6
В оболочке из металлической фольги
Армирующий слой: 08Х18Н10, 06Х17Н14М2, углеродистая сталь, алюминий, медь
Изготавливаются в виде кольцевых прокладок и в виде прокладок для теплообмен -ников с перегородками различных конфигураций.
Мах диаметр 3000 мм.

Предназначены для герметизации фланцев, выполненных по —DIN EN 1514−2-2014 Фланцы
и их соединения. Размеры прокладок для фланцев с обозначениями PN.

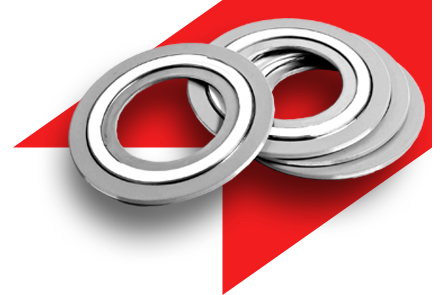

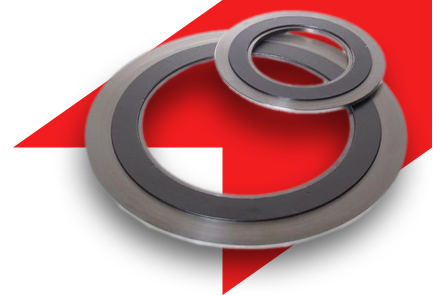

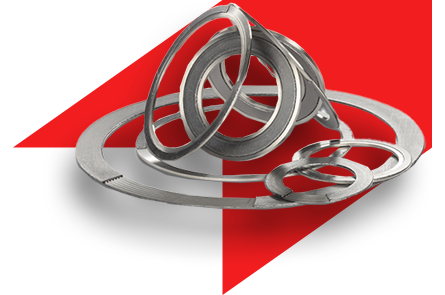

Спиральные прокладки для стальных фланцев
ОСТ 26.260.454−99 ПРОКЛАДКИ СПИРАЛЬНО-НАВИТЫЕ. Типы и размеры. Общие технические требования.
ГОСТ Р 52 376−2005 Прокладки спирально-навитые термостойкие. Типы. Основные размеры.
ANSI/ASME B 16.20, BS EN 12 560−2 и др.

Рекомендации по применению:

• Надежное уплотнение для сред с высокой проникающей способностью до Ду 600;
• Для работы на фланцах с гладкой уплотнительной поверхностью для вредных (токсичных) веществ 1,2,3 классов опасности.

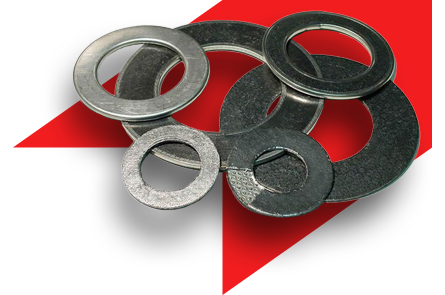

Прокладки ТРГ, предназначенные для герметизации стандартных типов сопрягаемых поверхностей (гладких, «выступ-впадина», «шип-паз») неподвижных соединений, а также для уплотнения соединений (узлов) арматуры, трубопроводов, сосудов, аппаратов, насосов и другого оборудования. Обладают высоким верхним температурным пределом использования:
до +560 °C в кислых средах и до 2500 °C в инертных средах.
Срок службы прокладок из терморасширенного графита составляет 10 лет.
Изготавливаем по ТУ 2577−002−22 635 526−2015, с геометрическими размерами по ГОСТ 15 180–86, ASME B 16.21, ASME B16.20 и также по нестандартным размерам.

Прокладки уплотнительные из терморасширенного графита (ПУТГ)
Предназначены для герметизации фланцев, выполненных по:
ТУ 5728−013−93 978 201−2008 Прокладки уплотнительные на металлическом основании (ПУТГ)
ГОСТ 15 180–86 Прокладки плоские эластичные. Основные параметры и размеры
ГОСТ 28 759.6−90 Прокладки из неметаллических материалов. Конструкция и размеры. Технические требования
DIN EN 12 560−1-2001 Фланцы и их соединения. Прокладки для фланцев с обозначенным классом. Часть 1. Неметаллические плоские прокладки с вкладышами или без них ANSI/ASME B 16.21
DIN EN 1514−1-1997 Фланцы и их соединения. Размеры прокладок для фланцев с обозначением PN. Часть 1. Hеметаллические плоские прокладки со вставками и без них.

Рекомендации по применению:

• уплотнение стандартных фланцевых соединений подверженных, в том числе, вибрации, динамическим и термическим ударам
• для работы на фланцах с гладкой уплотнительной поверхностью для вредных (токсичных) веществ 1,2,3 классов опасности.
